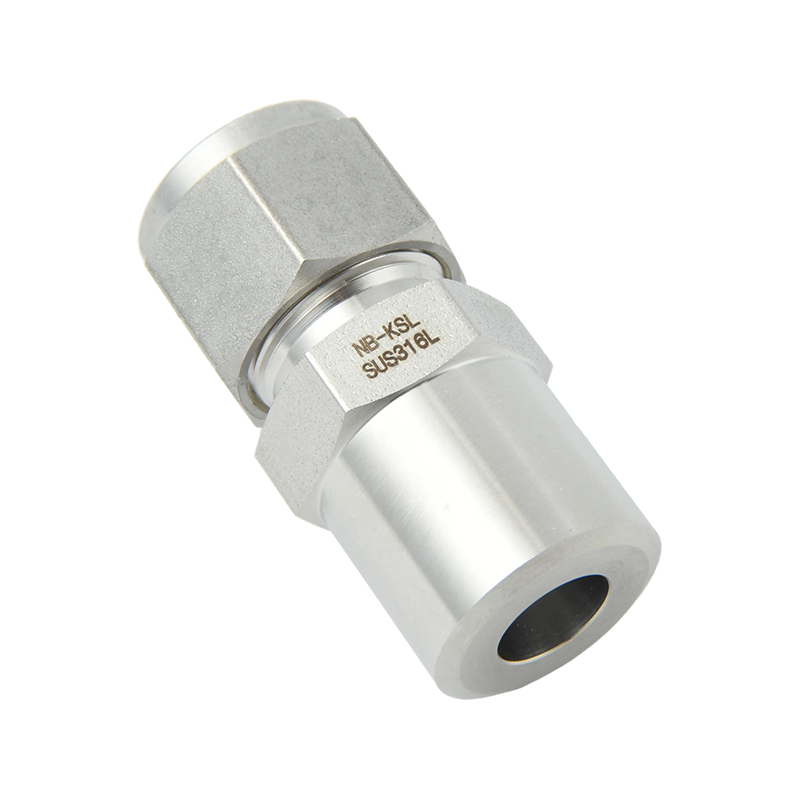

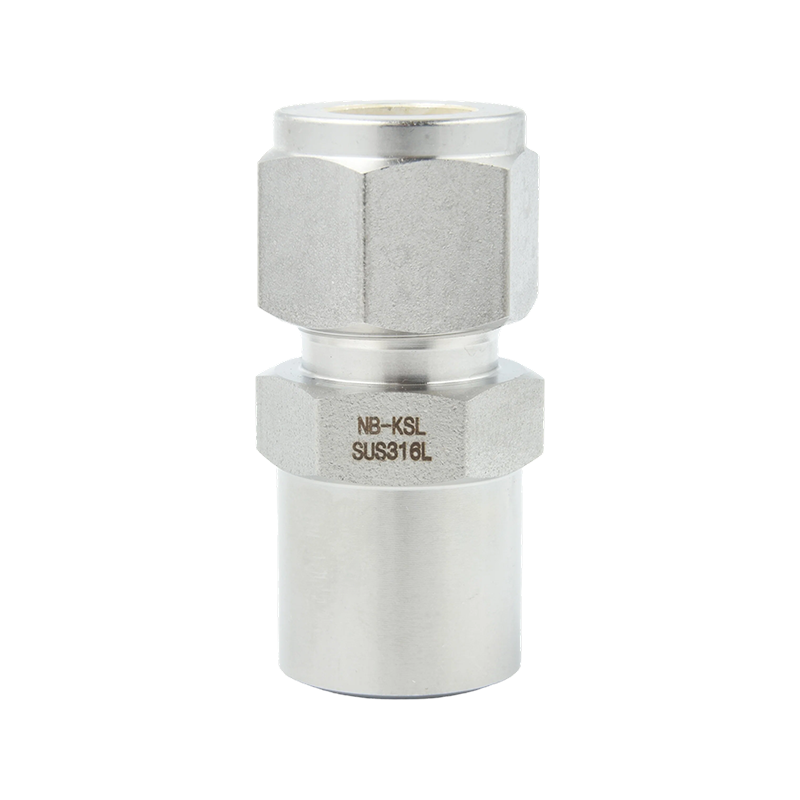

BORU boru alın kaynak bağlantısına 316L Paslanmaz Çelik Sıkıştırma bağlantısı

Name: BORU boru alın kaynak bağlantısına 316L Paslanmaz Çelik Sıkıştırma bağlantısı
Rating: 5 (99 reviews)

Bu ürün, düşük karbonlu östenitik paslanmaz çelik (≤%0,03 C) olan 316L paslanmaz çelikten yapılmıştır. 316L'nin düşük karbon içeriği, kaynak sonrası tanecikler arası korozyon riskini önemli ölçüde azaltarak bu bağlantı parçasını sert kimyasal işlemler ve yüksek saflıkta sıvı taşıma sistemleri için uygun hale getirir. Sıkıştırma bağlantı ucu üç ana parçadan oluşur: sıkı bir metal-metal conta oluşturmak için boruyu dişler boyunca sıkıştıran bir basınç halkası; boruyu bağlantı parçasına sabitlemek için basınç halkasını dişler aracılığıyla sıkan bir somun; ve basınç halkasının somun sıkıldığında bir sızdırmazlık oluşturmak üzere boruyu tamamen sıkıştırmasını sağlamak için geçiş konik yüzeyi veya kademeli deliğe sahip bir iç tasarım, aynı zamanda stresi dağıtır ve borunun deformasyonunu önler.

Bize Ulaşın

ÖNCEKİ：Önceki ürün yok SONRAKİ：316L Paslanmaz Çelik Sıkıştırma bağlantı tipi BORU boru alın kaynak dirseği

Açıklama
Bize Ulaşın

ERKEK BORU KAYNAK KONNEKTÖRÜ

Fraksiyonel tüpü boruya bağlar

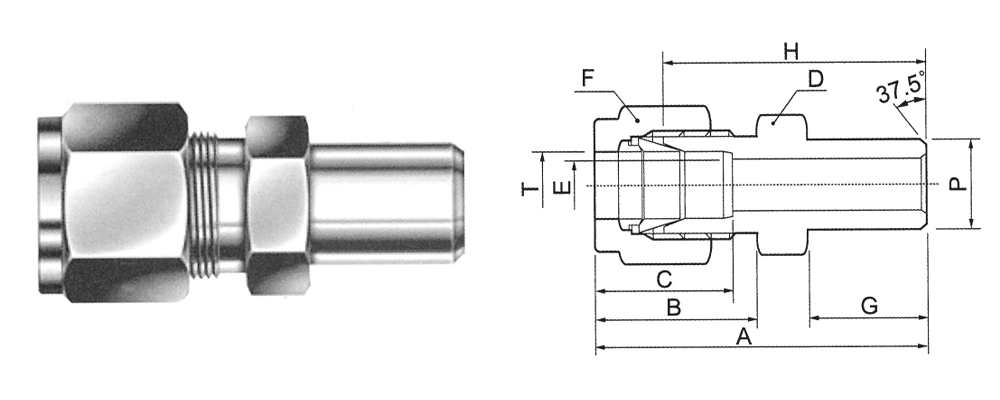

T TÜP D.D.	ERKEK BORU BOYUTU P Aşırı doz mm	KATALOG NUMARASI	A	B	C	D	E	F	G	H
1/8	10.29	ODBW-01-1P	31.4	16.5	14	12	2.4	12	9.7	23.9
1/4	10.29	ODBW-02-1P	35.9	17.8	15.8	14	4.8	14	9.7	25.7
114	13.72	ODBW-02-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
3/8	10.29	ODBW-03-1P	36.6	19.6	19.6	17	5.1	17	9.7	29
3/8	13.72	ODBW-03-2P	40.1	19.6	19.6	17	7.1	17	14.2	32.5
3/8	17.15	ODBW-03-3P	40.1	19.6	19.6	19	7.1	17	14.2	32.5
3/8	21.35	ODBW-03-4P	46.5	19.6	19.6	22	7.1	17	19	38.9
1/2	13.72	ODBW-04-2P	43.5	22.2	23.4	22	7.1	22	14.2	33.3
1/2	17.15	ODBW-04-3P	43.5	22.2	23.4	22	9.5	22	14.2	33.3
1/2	21.35	ODBW-04-4P	49.1	22.2	23.4	22	10.4	22	19	38.9
1/2	26.67	ODBW-04-6P	50.5	22.2	23.4	27	10.4	22	19	40.4
3/4	21.35	ODBW-06-4P	50.7	22.4	24.4	27	10.4	30	19	40.3
3/4	26.67	ODBW-06-6P	50.7	22.4	24.4	27	15.7	30	19	40.3
1"	33.4	ODBW-08-8P	62.7	27	31.7	35	22.4	38	23.9	50

Metrik boruyu boruya bağlar

T TÜP D.D.	ERKEK BORU BOYUTU P Aşırı doz mm	KATALOG NUMARASI	A	B	C	D	E	F	G	H
3	10.29	ODBW-3-1P	30.1	16	13.5	12	2.4	12	9.7	23.1
4	10.29	ODBW-4-1P	30.8	16.2	13.7	12	3	12	9.7	24.1
6	10.29	ODBW-6-1P	33.5	17.8	15.8	14	4.8	14	9.7	25.7
6	13.72	ODBW-6-2P	38	17.8	15.8	14	4.8	14	14.2	30.2
8	10.29	ODBW-8-1P	34.4	18.7	16.7	14	5.1	16	9.7	26.7
8	13.72	ODBW-8-2P	38.9	18.7	16.7	16	6.4	16	14.2	31.2
8	21.34	ODBW-8-4P	45	18.7	16.7	22	6.4	16	19	37.3
10	13.72	ODBW-10-2P	40.9	19.6	19.6	17	7.1	19	14.2	33.3
10	17.15	ODBW-10-3P	40.9	19.6	19.6	19	7.9	19	14.2	33.3
10	21.34	ODBW-10-4P	45.7	19.6	19.6	22	7.9	19	19	38.1
12	13.72	ODBW-12-2P	44.1	22.8	23.8	22	7.1	22	14.2	33.3
12	17.15	ODBW-12-3P	44.1	22.8	23.8	22	9.5	22	14.2	33.3
12	21.34	ODBW-12-4P	49.7	22.8	23.8	22	9.5	22	19	38.9
14	17.15	ODBW-14-3P	44.8	22.8	24.8	24	10.3	27	14.2	34
16	21.34	ODBW-16-4P	49.3	22.4	24.4	24	12.7	27	19	38.9
16	26.67	ODBW-16-6P	50.7	22.4	24.4	27	12.7	27	19	40.3
18	21.34	ODBW-18-4P	51.2	22.8	24.8	27	10.4	30	19	40.4
20	26.67	ODBW-20-6P	52.7	23.5	25.5	30	15.9	32	19	42.2

Aksi belirtilmedikçe tüm boyutlar milimetre cinsindendir, yalnızca referans amaçlıdır ve değişiklik yapılabilir.
